01/01/27,28
二日でマップケースを作る？

はじめは、弁当箱を買ってきて、アルミのステーを作って、着けようと思っていました。
ところがどっこい、なんでか知らんうちに豪華なものを作る計画になっていました。
　

　実際に手を下したのは、相方です。どこぞのページを見ていてやる気になった様です。もともと、弁当箱のマップケースを作る予定でいたので、外側が豪華になります。
　1/25に、会社帰りに秋葉原へ行き、買い出しをし、金曜の夜から板を切り始めました。

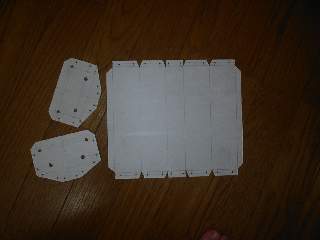

　設計図はこんな感じです。白いのは、板の保護の為に、シールとしてついているようです。

　まずは、板を切り、型を整え、リベットを打つ位置にドリルで穴を開けます。
　
　ここまで出来て、肝心のリベッターをまだ買っていなかったので、1/27の大雪の中近所のホームセンターにバスで買い出しに出掛けます。この日から相方は風邪を引いたのにも関わらず、朦朧としつつも制作にあたっておりました。（妙な熱心さ）

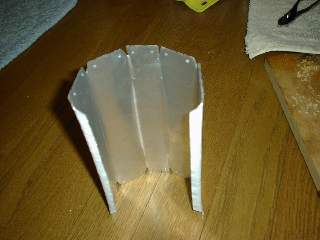

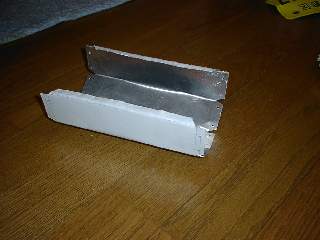

板を曲げ、形を作っていきます。 立てるとこんな感じ。

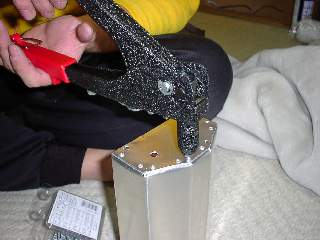

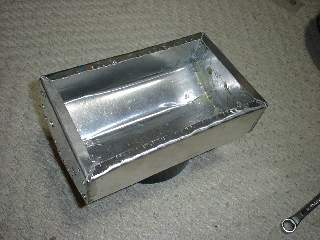

側面をリベット止め。結構数があります。 外側はだいたい組み上がりました。

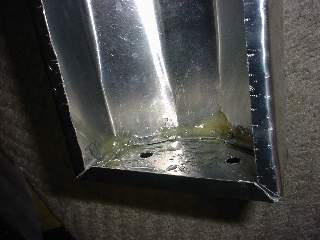

リベット止めでは防水に不安があるので、エポキシ接着剤で隙間を埋めます。 流れてしまって、ちょっと汚いですが、防水さえできればいいので、いいとしましょう。

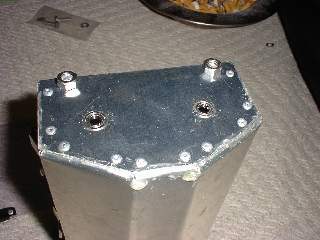

ガイドのシャフトを付けた状態。側面はこんな感じで出来てます。巻取りシャフトの軸受けにはベアリングが施されています。なかなか豪華でしょ？ シャフトを付けた状態。塩ビの板にヒンジや蝶番を取り付け、蓋も出来てきております。

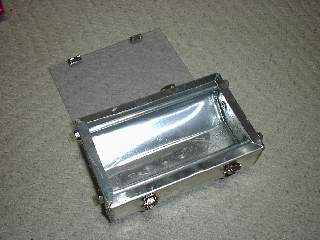

　ちょっと飛びましたが、スポンジゴムを両面テープで張り付け、巻き取りシャフトを取り付け、ノブを付けて、蓋も悪く無い感じで付きました。あとは、蝶番を少し大きくしたいくらいの不満しかないですね。

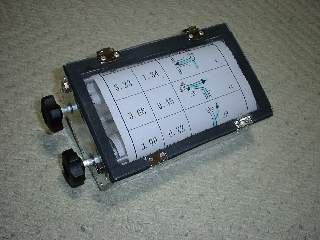

　試しにコマ図（ACCR3のらしい）を入れてみると、どうでしょ、すっかり出来上がっています。なかなかのもんです。今のとこ、このままでも充分なのですが、ゆくゆくは（って近々）電動化の予定でモーターも購入済みなので、ベアリングも効果的になるでしょう。

　さて、こんな豪華なマップケースがあっても、自分の腕が伴わないとしょうがありません。頑張って、練習しよ〜っと。

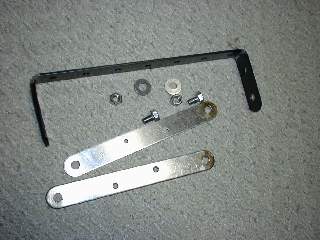

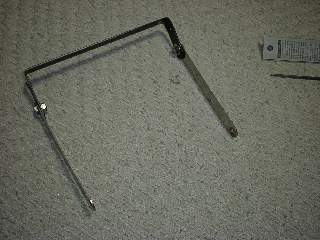

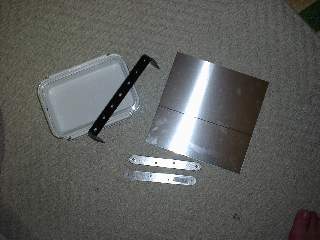

さて、こちらはDegreeに取り付ける為のステーを作る部品です。会社の昼休みに大きさを計り、黒い板を曲げました。10mmのボルトで固定する為に、ドリルで穴を開けました。 Degreeのヘッドライトカウルのステーのボルトを利用して、延長してステーを取り付けようと思います。しかしこれが付くには、ヘッドライトカウルを少々加工しなければなりません。ま、これはそのうち。
